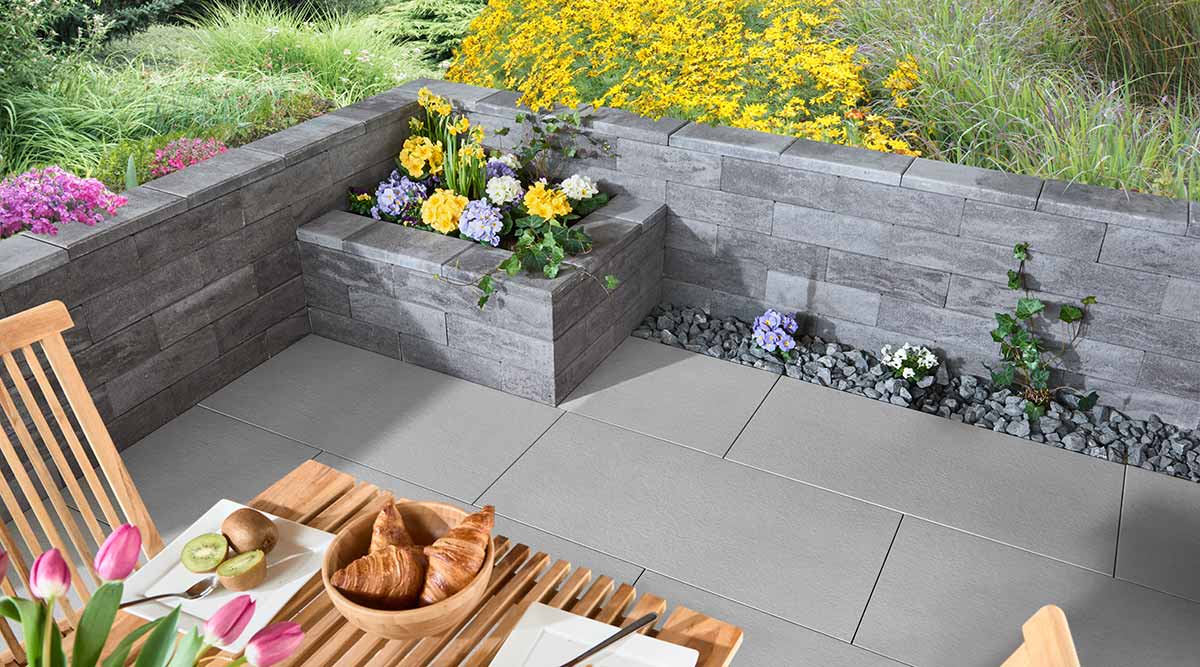

IMPRESSA^®-MAUER

Maximale Aufbauhöhen je Einsatzbereich

• senkrecht freistehend:
  max. 2,0 m
• Hinterfüllter Aufbau ohne Verkehrsbelastung (Lastfall 1):
  max. 0,5 m

Tipps für den Einbau:

• Als Grundlage ist für eine frostsichere Gründung des Fundaments, 80 cm Gesamtdicke = Fundamentdicke (d ≥ 25 cm) + Frostschutzunterbau, zu sorgen. Es sind geeignete Materialien wie z.B. eine grobe Kiesschüttung einzubringen.
• Das auf den Unterbau aufzubringende, zu bewehrende Fundament muss mindestens der Betondruckfestigkeitsklasse C25/30 entsprechen und sollte eine Dicke von ≥ 25 cm haben.
• Dehnfugen für das Fundament sollten in Absprache mit Ihrem Statiker angeordnet werden, mindestens aber alle 8–10 m.
• Vorhandene Dehnfugen müssen im Bauwerk/Mauer übernommen werden.
• Der für das Verfüllen der Elemente zu verwendende Beton darf eine Betondruckfestigkeitsklasse von C25/30 nicht übersteigen.
• Die Mauer ist nicht unter +5° bis max. 30°. Außen-/ Baukörpertemperatur oder in praller Sonne aufbauen.
• Frischen Beton vor starker Sonneneinstrahlung schützen, damit dieser gleichmäßig abbinden kann und nicht zu schnell austrocknet.
• Beim Versetzen der IMPRESSA-MAUER ist grundsätzlich auf sauberes Arbeiten zu achten. Füllbeton darf nicht ausquillen.
• Wenn das System einseitig hinterfüllt wird, ist auf eine vollflächige Abdichtung bis über die Fundamentkante zu achten.
• Um Stauwasser zu vermeiden, sollte eine Drainplatte zwischen Mauer und Hinterfüllung gestellt werden sowie eine Drainage auf Höhe der Fundamentunterkante in Kies 4/32 mm zur verfüllenden Seite hin verlegt werden.
• Beim lagenweisen Aufsetzen der weiteren Mauersteine ist ein lotrechter sowie auch weiterhin ein fluchtrechter und waagerechter Aufbau zu beachten.
• Evtl. fertigungsbedingte Maßtoleranzen sind auszugleichen (z.B. von der Innenseite mit einem Fliesenkeil).
• Wir empfehlen die Mauersteine nach Aufbau zu imprägnieren.

Besonderheit bei erdhinterfüllten Mauerbauwerken:
Beispiel: Hinterfüllter Aufbau ohne Verkehrsbelastung (Lastfall 1)

• Zum Schutz der Mauer ist erdseitig senkrecht abzudichten (z.B. wurzelfeste, knickbare Abdichtfolie) und eine ausreichende Drainage vorzusehen (Hangwasser/Wasserdruck ausschließen!).
• Die Hinterfüllung der Mauersteine muss mit frostsicherem Material (Kies, Schotter, Lava) erfolgen.
• Wird aufgrund mangelnder Entwässerungseigenschaft des bestehenden Bodens eine Drainplatte oder eine Filterschicht (z.B. Kies 8/16 cm) eingebaut, empfehlen wir ein Filtervlies zum Schutz der Filterschicht vor Verschlämmung mit Feinmaterial zu verwenden.

Bei einer Ausführung als Hangmauer ist ein statischer Nachweis im Einzelfall erforderlich!

Statik

Je nach den regionalen Vorschriften ist eine Statik bei der Erstellung von Mauerwerken in der Regel ab einer Höhe von mehr als 0,75 m nachzuweisen. Diese richtet sich nach den Bauvorschriften der Region, sowie nach den Gegebenheiten vor Ort:

• Höhe der Mauer
• versetzte Mauer oder gerade Mauer (bei freistehender Mauer)
• Art der Mauer: freistehende Mauer, geneigte Böschungsmauer, senkrechte Böschungsmauer, Carportmauer (wird zusätzlich durch Dachbefestigung gehalten)
• Art und Güte des Unterbaus
• Befestigung der Mauer
• ein- oder zweischalige Bauweise
• mit oder ohne Lastfall (bei Böschungsmauern)
• Fundament
• mit oder ohne Einbau von Geogitter (bei Böschungsmauer) etc.
