DRAIN-RECHTECK

Trotz engfugiger Verlegung wird der natürliche Untergrund beim Drain-Rechteck belüftet. Selbst große Regenspenden, wie sie bei einem Gewitter oder Platzregen vorkommen, nimmt dieses preisgünstige, funktionale Drainstein-System ohne Probleme auf und leitet sie unmittelbar in den Untergrund.
Sechs verschiedene Formate ermöglichen vielfältige individuelle Verlegekombinationen.

Wichtiger Hinweis!
Aus Gründen des Grundwasserschutzes und der Frost-Tausalz-Widerstandsfähigkeit ist Drain-Rechteck nicht für Flächen geeignet, auf denen die Anwendung von Taumitteln erfolgt!

  • luft- und wasserdurchlässig
  • sehr fein strukturierte Oberfläche
  • mit Abstandhaltern
  • Verschiebeschutz „KOLL-Protect”
  • nicht Tausalzbeständig
 Format L / B / H in cm Kg./m² Stk./m² Stk./Lage m²/Lage m²/Paket Norm Belastbarkeit
10 / 20 / 8 160 50 48 0,96 9,6 DIN EN 1338
10 / 10 / 8 160 100 77 0,77 7,7 DIN EN 1338
20 / 20 / 8 160 25 20 0,8 8 DIN EN 1338
15 / 30 / 8 160 22 20 0,9 9 DIN EN 1338
30 / 20 / 8 160 16,67 16 0,96 9,6 DIN EN 1338
15 / 15 / 8 160 44 je Steinlage 2
Stück enthalten
DIN EN 1338
Lieferhinweis: Lieferung ausschließlich auf Palette
ausschließlich begehbar, N1 gemäß ZTV-Wegebau – mehr
Befahrbar für Fahrzeuge bis 3,5 t zulässiges Gesamtgewicht, N2 gemäß ZTV-Wegebau – mehr
 Befahrungen mit Fahrzeugen bis 20 t zulässiges Gesamtgewicht, N3 gemäß ZTV-Wegebau – mehr
keine grundsätzliche Einschränkung der Belastbarkeit, die Eignung ist bezüglich der Verkehrsfrequenzen abzuwägen
Format L / B / H in cm Grau Anthrazit Lager
10 / 20 / 8 01095180 01095181 BN
10 / 10 / 8 01100180 01100181 BN
20 / 20 / 8 01092180 01092181 BN
15 / 30 / 8 01170180 01170181 BN
15 / 15 / 8 je Steinlage 2
Stück enthalten
BN
10 / 20 / 8 03095180 03095181 A
10 / 10 / 8 05100180 05100181 A
20 / 20 / 8 03094180 03094181 A
30 / 20 / 8 03096180 03096181 A

A = Alsdorf
BN = Bonn/Beuel
L = Langenfeld

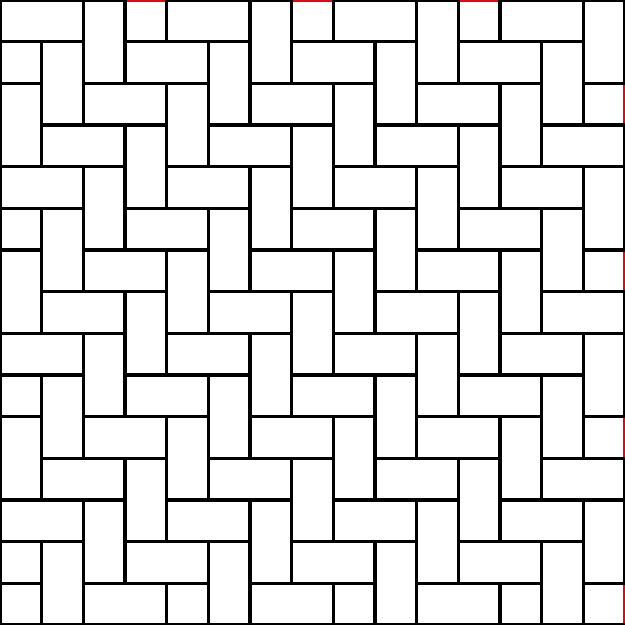

M 40

Steinbedarf bei ca. 1 m²
10/20/8 cm ca. 50 Stück
10/10/8 cm ca. 3 Stück/lfm.

Verlegemuster

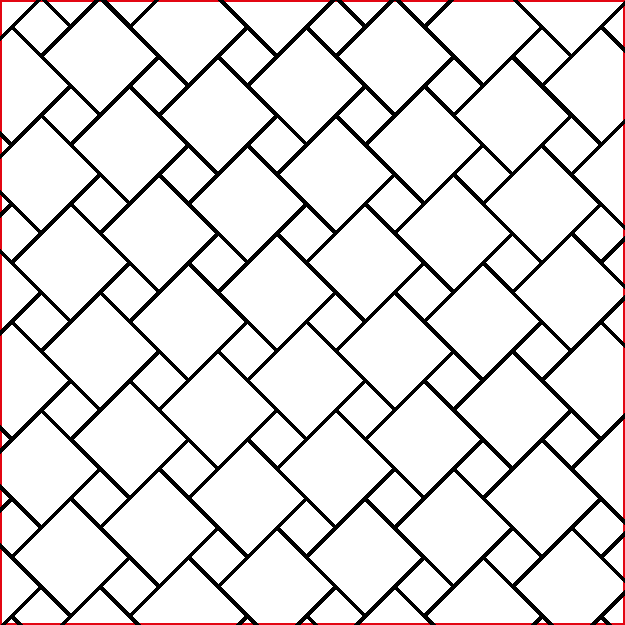

M 41

Steinbedarf bei ca. 1 m²
Dreieckstein manuell geschnitten ca. 3,55 Stück/lfm.
20/20/8 cm ca. 20 Stück
10/10/8 cm ca. 20 Stück

Verlegemuster

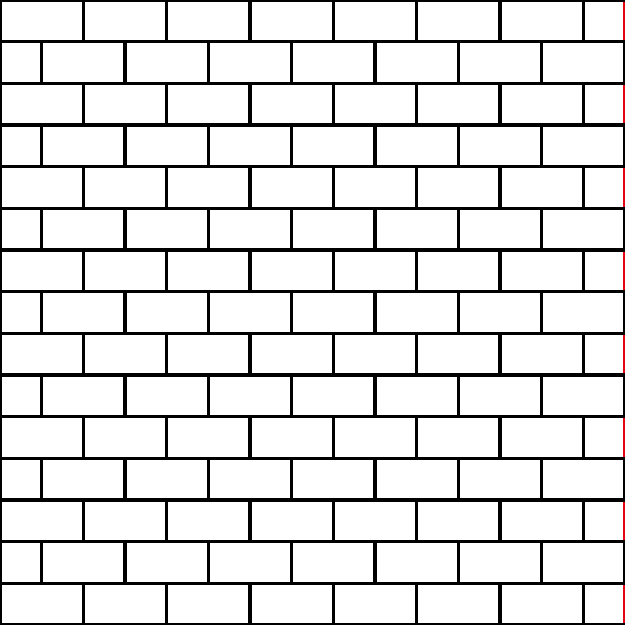

M 42

Steinbedarf bei ca. 1 m²
10/20/8 cm ca. 50 Stück
10/10/8 cm ca. 5 Stück/lfm.

Verlegemuster

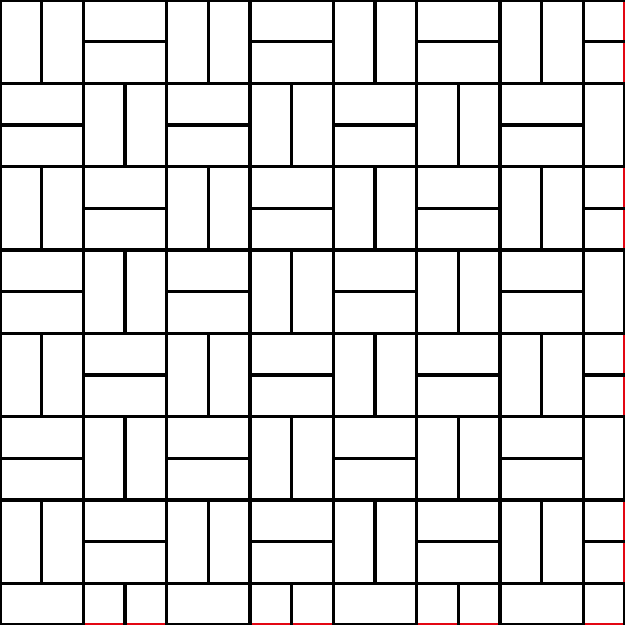

M 43

Steinbedarf bei ca. 1 m²
10/20/8 cm ca. 50 Stück

Verlegemuster

M 44

Steinbedarf bei ca. 1 m²
20/20/8 cm ca. 20 Stück
10/20/8 cm ca. 2 Stück/lfm.
10/10/8 cm ca. 20 Stück

Verlegemuster

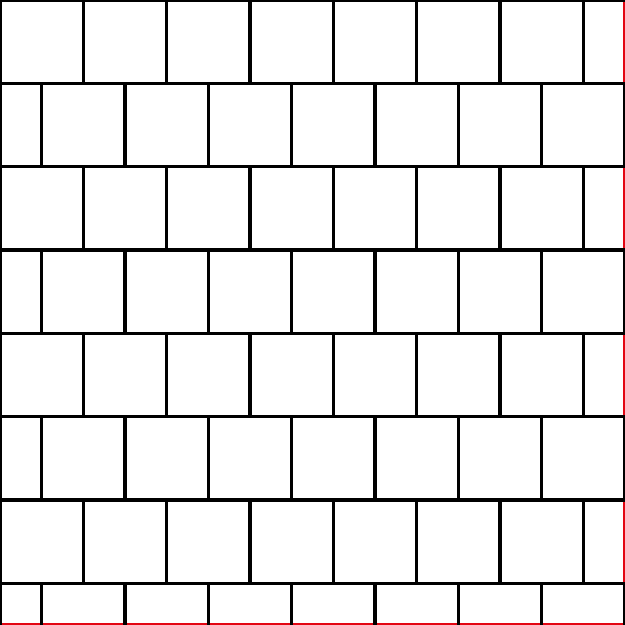

M 46

Steinbedarf bei ca. 1 m²
20/20/8 cm ca. 25 Stück
10/20/8 cm ca. 2,5 Stück/lfm.

Verlegemuster

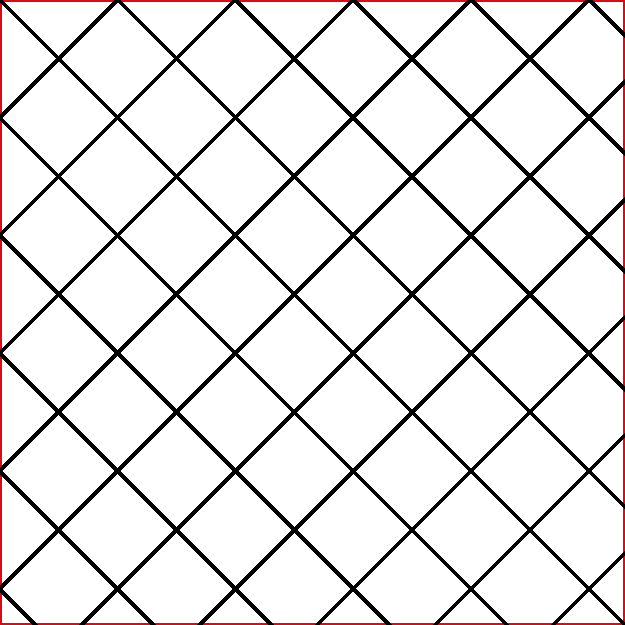

M 47

Steinbedarf bei ca. 1 m²
Dreieckstein manuell geschnitten ca. 3,55 Stück/lfm.
20/20/8 cm ca. 25 Stück

Verlegemuster

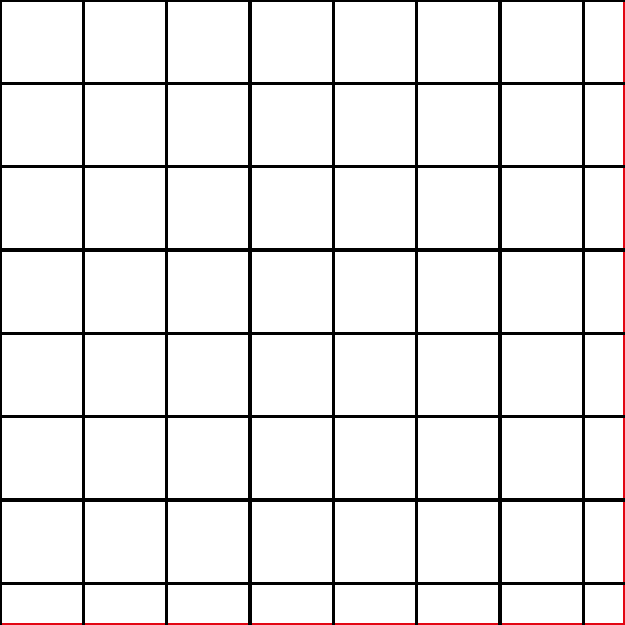

M 48

Steinbedarf bei ca. 1 m²
20/20/8 cm ca. 25 Stück

Verlegemuster

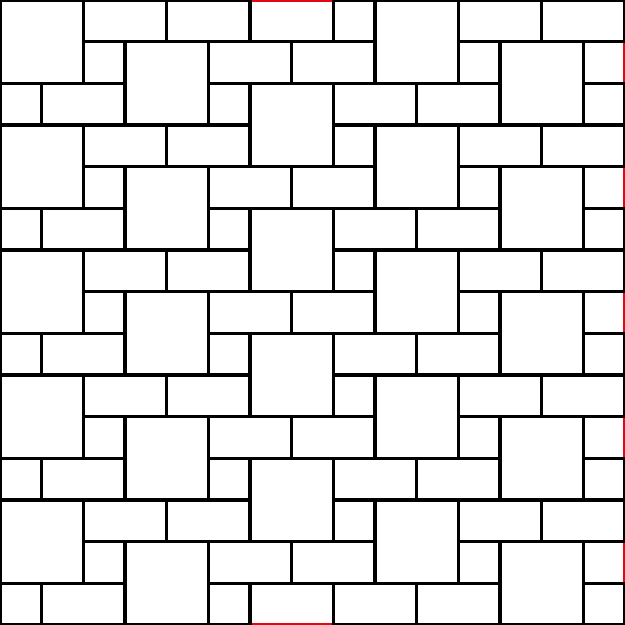

M 49

Steinbedarf bei ca. 1 m²
20/20/8 cm ca. 11,1 Stück
10/20/8 cm ca. 22,2 Stück
10/10/8 cm ca. 11,1 Stück

Verlegemuster

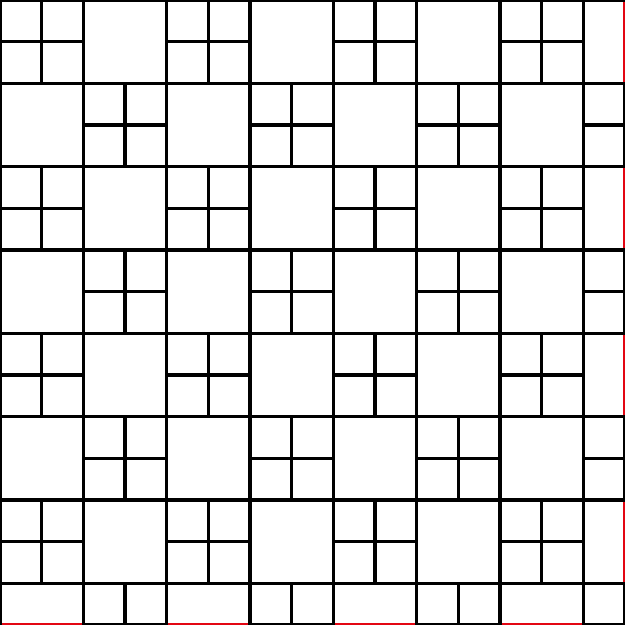

M 50

Steinbedarf bei ca. 1 m²
20/20/8 cm ca. 12,5 Stück
10/10/8 cm ca. 50 Stück

Verlegemuster

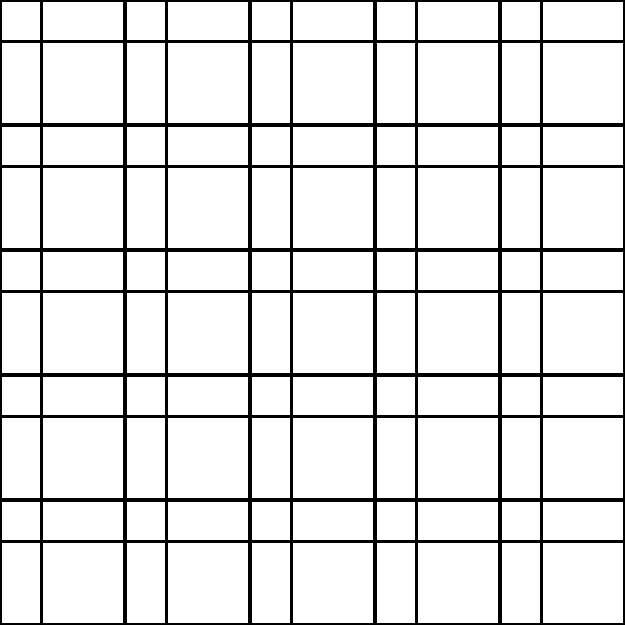

M 52

Steinbedarf bei ca. 1 m²
20/20/8 cm ca. 11,1 Stück
10/20/8 cm ca. 22,2 Stück
10/10/8 cm ca. 11,1 Stück

Verlegemuster

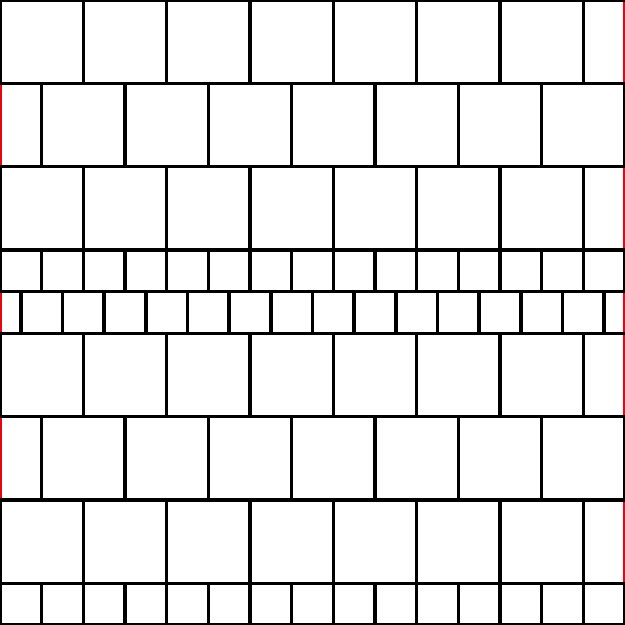

M 53

Steinbedarf bei ca. 1 m²
20/20/8 cm ca. 18,8 Stück
10/10/8 cm ca. 25 Stück

Verlegemuster

Downloads
Einbauhinweise für Ökopflaster

Einbau in sickerfähige Pflasterbauweise
Das Wasser versickert über das Fugensystem in die unteren Bodenschichten.

Bitte beachten Sie unsere Einbauhinweise für Ökopflaster sowie die geltenden Regelwerke (u.a. „M VV 2013“ Merkblatt für Versickerungsfähige Verkehrsflächen (FGSV), DIN 18318, TL Pflaster-StB 06/15, ZTV Pflaster-StB, ZTV-Wegebau (FLL))).

  • Aus Gründen des Grundwasserschutzes und der Frost-Tausalz-Widerstandsfähigkeit ist Drain-Rechteck nicht für Flächen geeignet, auf denen die Anwendung von Taumitteln erfolgt!
  • Prüfen Sie vor dem Einbau, ob der Untergrund ausreichend sickerfähig ist.
  • Abrütteln nur mit einer geeigneten Rüttelplatte (Vibrationsplatte) unter Verwendung einer Platten-Gleit-Vorrichtung (z.B. Vulkolanmatte)
  • Verwenden Sie nur drainagefähiges Fugenmaterial „Basalt 1–3 mm“, um Sickerfähigkeit der offenporigen Oberfläche nicht zu gefährden.
  • Für die Pflasterbettung empfehlen wir „Basalt 2–5 mm“ sowie einen drainagefähigen Unterbau.

Galerie

Farbmuster

Auch interessant?

Öko-Tipp

Mit DRAIN-RECHTECK lassen sich Flächen nicht nur hervorragend befestigen auch ökologisch entsiegeln.
Voraussetzung ist: Verwenden Sie drainagefähiges Pflasterbettungsmaterial sowie einen drainagefähigen Unterbau.

Tipp

Der Verschiebe­schutz „KOLL-Protect“ sorgt für die sichere Lage der DRAIN-RECHTECKSTEINE im Verbund und für ein dauerhaft schönes Fugenbild bei fachgerechtem Einbau.
