TERRA ROMA®„Mista“

Das kompakte Mehrstein-System

Mauersteine mit unterschiedlichen Steinhöhen. Spielend „leicht“ lassen sich die nur 16,5 cm tiefen Mauersteine versetzen. Durch die unterschiedlichen Höhen ensteht ein lebendiges Verlegebild. 8 Steinformate machen TERRA ROMA „Mista“ so flexibel und das Verlegebild sehr natürlich. Sie unterstreichen mit verschiedenen Steinhöhen den besonderen Charakter einer Bruchsteinmauer. Alle Steingrößen sind auch einzeln erhältlich!

  • Mauersteine mit attraktiver spaltrauer Vorder- und Rückseite sowie gekollerten Ecken und Kanten
  • zwei Sichtseiten
  • frei kombinierbare Mauersteine in drei unterschiedlichen Steinhöhen
  • Mauertiefe ca. 16,5 cm
  • Steinoberseiten kugelgestrahlt, d.h. Stein als Abdeckstein nutzbar
  • Verwendbar als Garten- und zweischalig auch als Sichtschutzmauer
  • ideal zur Hochbeet- oder Randeinfassung
  • umfangreiches Ergänzungsprogramm
Format L / B / H in cm Kg./Stk. Stk./m2 Stk./lfm Stk./Paket Norm
15/16,5/15 8,3 44 6,67 120 DIN EN 13198
25/16,5/15 13,8 26,6 4 90 DIN EN 13198
35/16,5/15 19,3 19 2,86 60 DIN EN 13198
50/16,5/15 27,6 13,3 2 50 DIN EN 13198
20/16,5/10 7,5 50 5 192 DIN EN 13198
30/16,5/10 11,25 33,33 3,3 145 DIN EN 13198
20/16,5/25 18,4 20 5 72 DIN EN 13198
40/16,5/25 36,8 10 2,5 36 DIN EN 13198
Lieferhinweis: Lieferung ausschließlich auf Palette
Format L / B / H in cm Anthrazit Sand/Beige Muschelkalk Lager
15/16,5/15 19707601 19707609 19707605 BN, L
25/16,5/15 19707501 19707509 19707505 BN, L
35/16,5/15 19707401 19707409 19707405 BN, L
50/16,5/15 19707101 19707109 19707105 BN, L
20/16,5/10 19707241 19707249 19707245 BN, L
30/16,5/10 19707141 19707149 19707145 BN, L
20/16,5/25 19707301 19707309 19707305 BN, L
40/16,5/25 19707201 19707209 19707205 BN, L

A = Alsdorf
BN = Bonn/Beuel
L = Langenfeld

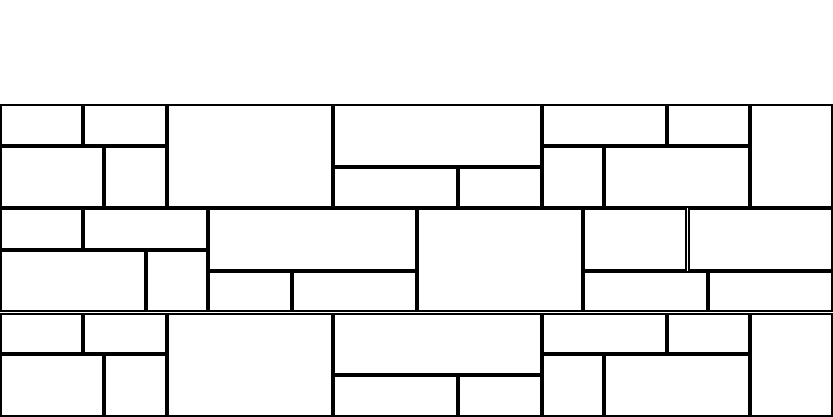

M115

Steinrechner (download Excel-Tabelle)
Muster drucken

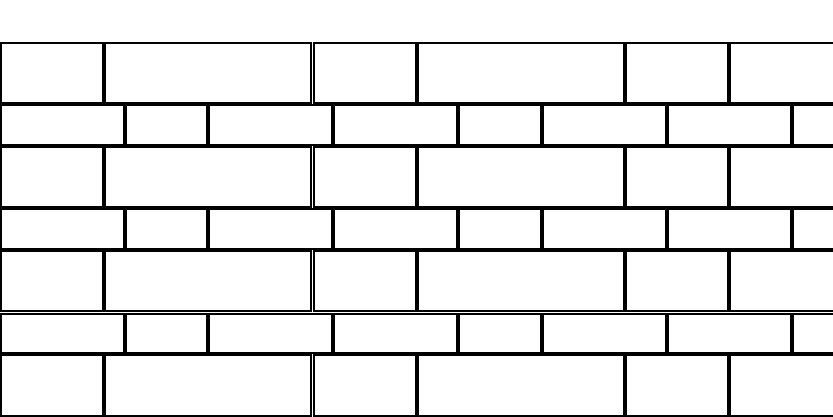

M116

Muster drucken

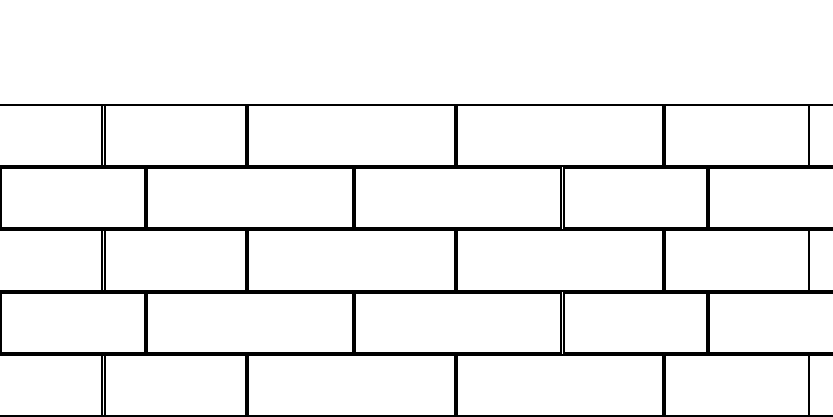

M117

Muster drucken

Downloads

Einbauhinweise Mauern

Maximale Aufbauhöhen je Einsatzbereich

  • senkrecht freistehend:
    max. 0,9 m
  • Hinterfüllter Aufbau ohne Verkehrsbelastung (Lastfall 1):
    max. 0,5 m

Tipps für den Einbau:

  • Die TERRA ROMA-Mauer wird auf ein frostfrei gegründetes Betonfundament von 25 cm Breite und ≥ 20 cm Dicke gesetzt.
  • Setzen Sie die unterste Steinreihe höhen- und fluchtgerecht auf einer Mörtelausgleichsschicht von 2–3 cm Dicke (Wasserwaage /Richtschnur empfohlen).
  • Die darauffolgenden Lagen müssen im Versatz entweder mit dem einem frostsicherem Konstruktionskleber (keinen zementgebundenen oder kalkhaltigen Kleber!) oder einem Mittelbettmörtel (vorzugsweise auf Trasszement-Basis) verklebt werden.
  • Die Verklebung dient auch zum Ausgleich von fertigungsbedingt nicht vermeidbaren, möglichen Maßtoleranzen. Der Kleber sollte gleichmäßig auf der Fläche des Steines aufgetragen werden.
  • Die letzte Steinlage bildet den Mauerabschluss mit der kugelgestrahlten Steinoberseite.
  • Bei erdhinterfüllten Mauerbauwerken ist erdseitig senkrecht abzudichten (z.B. Abdichtfolie) und eine ausreichende Drainage vorzusehen (Hangwasser/Wasserdruck ausschließen!).
  • Die Hinterfüllung der Mauersteine muss mit frostsicherem Material (Kies, Schotter, Lava) erfolgen.
  • Wir empfehlen die Mauer steine nach Aufbau zu imprägnieren.

Besonderheit bei erdhinterfüllten Mauerbauwerken:
Beispiel: Hinterfüllter Aufbau ohne Verkehrsbelastung (Lastfall 1)

  • Zum Schutz der Mauer ist erdseitig senkrecht abzudichten (z.B. wurzelfeste, knickbare Abdichtfolie) und eine ausreichende Drainage vorzusehen (Hangwasser/Wasserdruck ausschließen!).
  • Die Hinterfüllung der Mauersteine muss mit frostsicherem Material (Kies, Schotter, Lava) erfolgen.
  • Wird aufgrund mangelnder Entwässerungseigenschaft des bestehenden Bodens eine Drainplatte oder eine Filterschicht (z.B. Kies 8/16 cm) eingebaut, empfehlen wir ein Filtervlies zum Schutz der Filterschicht vor Verschlämmung mit Feinmaterial zu verwenden.

Bei einer Ausführung als Hangmauer ist ein statischer Nachweis im Einzelfall erforderlich!

Statik

Je nach den regionalen Vorschriften ist eine Statik bei der Erstellung von Mauerwerken in der Regel ab einer Höhe von mehr als 0,75 m nachzuweisen. Diese richtet sich nach den Bauvorschriften der Region, sowie nach den Gegebenheiten vor Ort:

  • Höhe der Mauer
  • versetzte Mauer oder gerade Mauer (bei freistehender Mauer)
  • Art der Mauer: freistehende Mauer, geneigte Böschungsmauer, senkrechte Böschungsmauer, Carportmauer (wird zusätzlich durch Dachbefestigung gehalten)
  • Art und Güte des Unterbaus
  • Befestigung der Mauer
  • ein- oder zweischalige Bauweise
  • mit oder ohne Lastfall (bei Böschungsmauern)
  • Fundament
  • mit oder ohne Einbau von Geogitter (bei Böschungsmauer) etc.

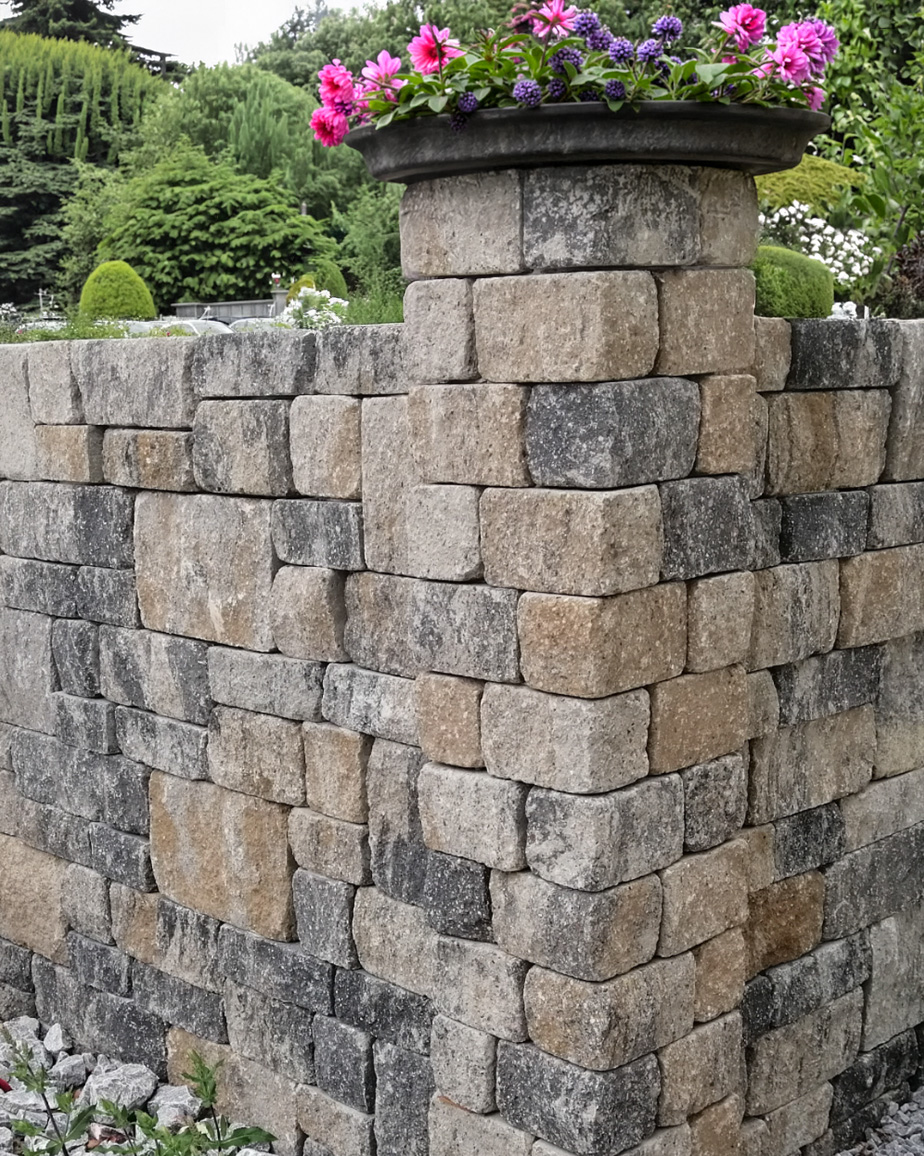

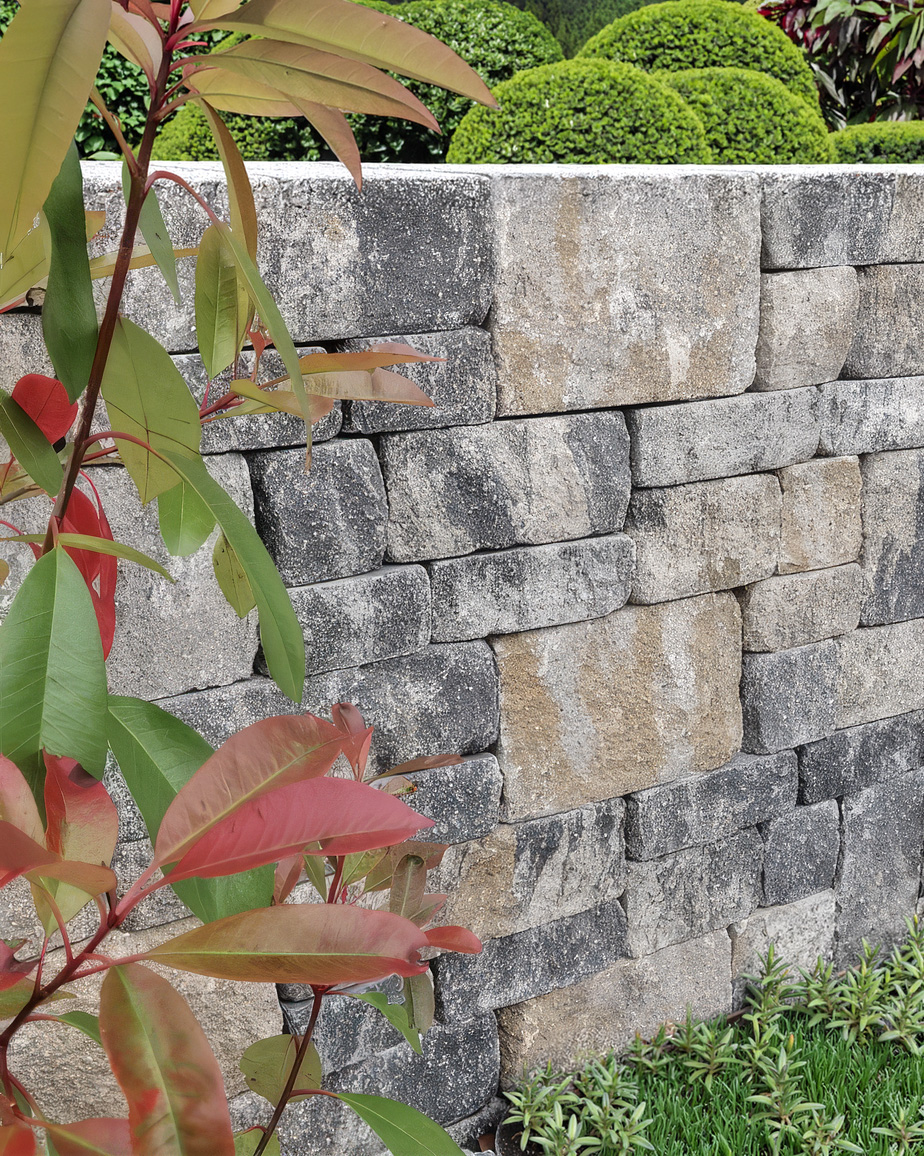

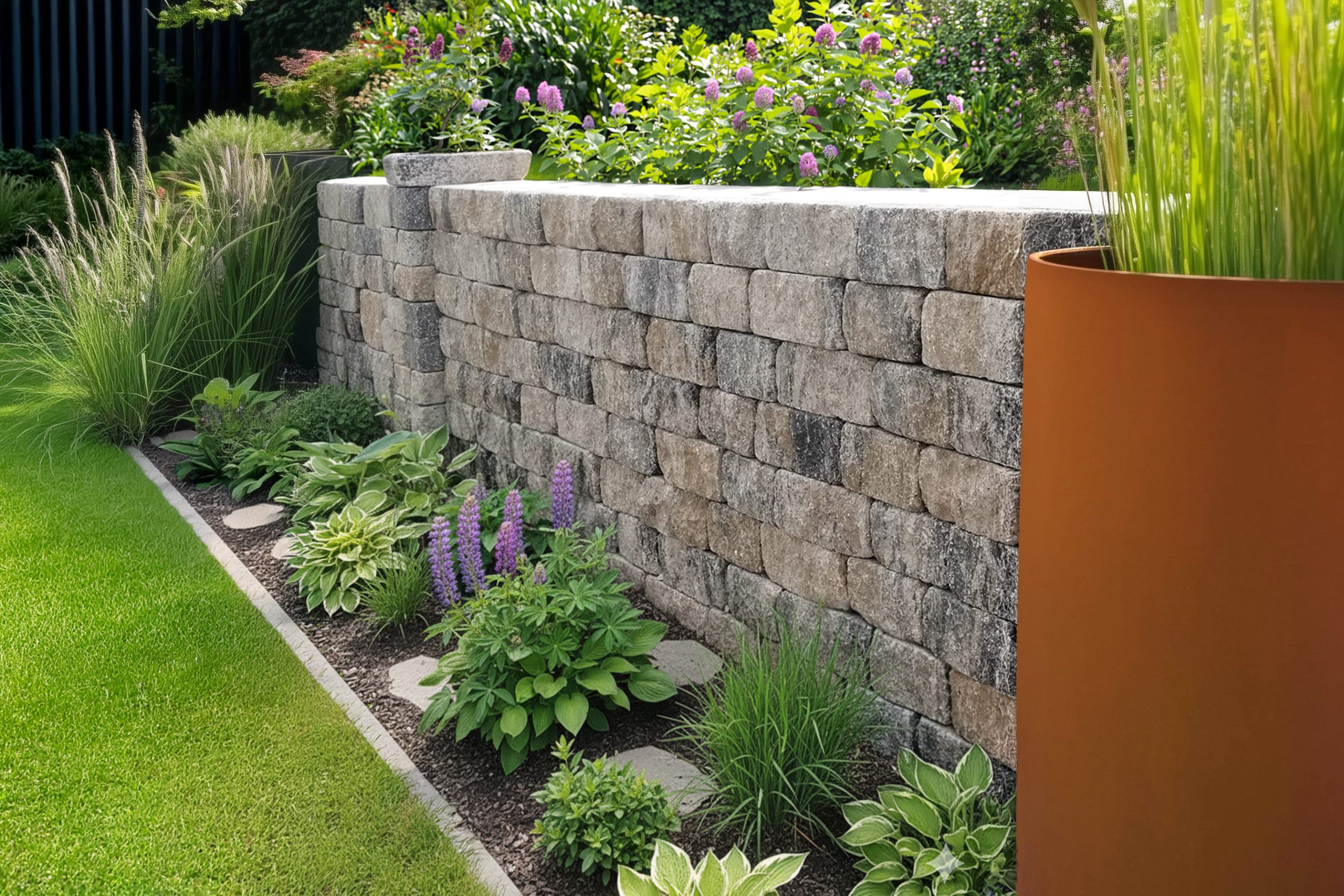

Galerie
