Einbauhinweise Mauern

Maximale Aufbauhöhen je Einsatzbereich

  • senkrecht freistehend:
    max. 1,3 m
  • Hinterfüllter Aufbau ohne Verkehrsbelastung (Lastfall 1):
    max. 0,50 m

Tipps für den Einbau:

Die EL MURO-Gartenmauer wird auf einem 30 cm breiten und 10–20 cm starken, frostsicher gegründetem Betonfundament aufgebaut. Die unterste Steinreihe ist absolut waagerecht in eine 2–3 cm dicke Mörtelschicht zu setzen. Alle nachfolgenden Lagen werden trocken im Halbversatz aufgesetzt. Verfüllt werden die Elemente dieser Gartenmauer mit einem Sand-Kies- oder Lavagemisch. Die Verfüllung ist anschließend lagenweise mit einem geeigneten Handgerät zu verdichten.

Besonderheit bei erdhinterfüllten Mauerbauwerken:

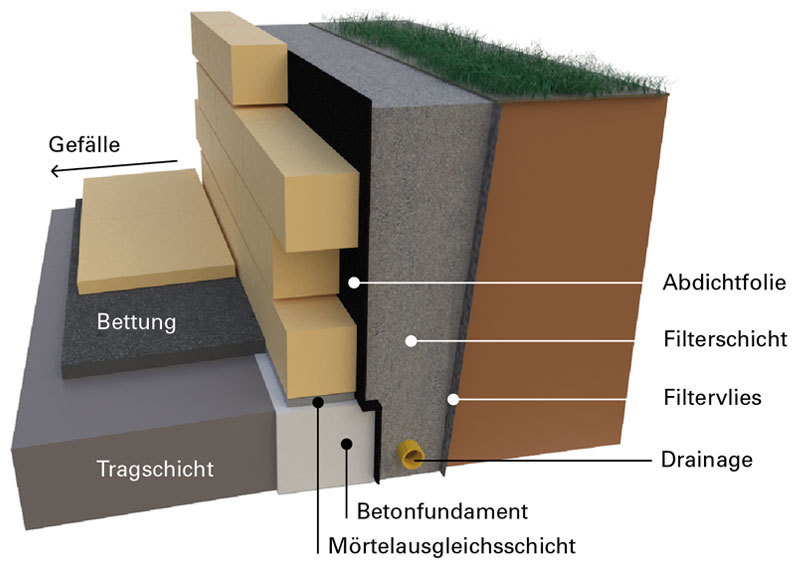

Beispiel: Hinterfüllter Aufbau ohne Verkehrsbelastung (Lastfall 1)

  • Zum Schutz der Mauer ist erdseitig senkrecht abzudichten (z.B. wurzelfeste, knickbare Abdichtfolie) und eine ausreichende Drainage vorzusehen (Hangwasser/Wasserdruck ausschließen!).
  • Die Hinterfüllung der Mauersteine muss mit frostsicherem Material (Kies, Schotter, Lava) erfolgen.
  • Wird aufgrund mangelnder Entwässerungseigenschaft des bestehenden Bodens eine Drainplatte oder eine Filterschicht (z.B. Kies 8/16 cm) eingebaut, empfehlen wir ein Filtervlies zum Schutz der Filterschicht vor Verschlämmung mit Feinmaterial zu verwenden.

Bei einer Ausführung als Hangmauer ist ein statischer Nachweis im Einzelfall erforderlich!

Statik

Je nach den regionalen Vorschriften ist eine Statik bei der Erstellung von Mauerwerken in der Regel ab einer Höhe von mehr als 0,75 m nachzuweisen. Diese richtet sich nach den Bauvorschriften der Region, sowie nach den Gegebenheiten vor Ort:

  • Höhe der Mauer
  • versetzte Mauer oder gerade Mauer (bei freistehender Mauer)
  • Art der Mauer: freistehende Mauer, geneigte Böschungsmauer, senkrechte Böschungsmauer, Carportmauer (wird zusätzlich durch Dachbefestigung gehalten)
  • Art und Güte des Unterbaus
  • Befestigung der Mauer
  • ein- oder zweischalige Bauweise
  • mit oder ohne Lastfall (bei Böschungsmauern)
  • Fundament
  • mit oder ohne Einbau von Geogitter (bei Böschungsmauer) etc.
